【电磁流量计概述】

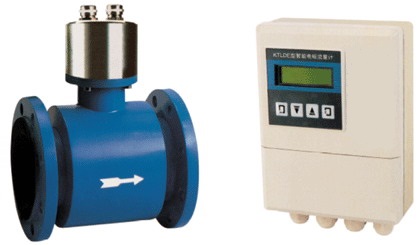

     FRLD系列电磁流量计是根据电磁感应定律，按JB/T9248-1999标准制造，电磁流量计用于测量管道中导电液体的体积流量，如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在石油化工、矿冶、煤炭、水利工程给排水、污水处理等行业中广泛应用。本公司生产的电磁流量计有三种:一体型、分体型和插入式电磁流量计。

【电磁流量计工作原理】
    电磁流量计所依据的基本理论是法拉第电磁感应定律。

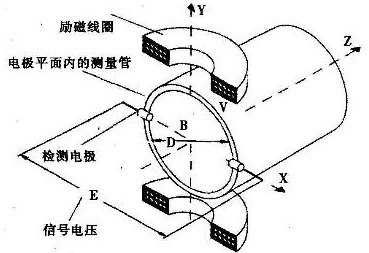

当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，如图1所示，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势UE。
传感器导管内径D是固定的，通过励磁线圈的励磁电流是恒定值时，磁感应强度B也是恒定值，因此，平均流速V或流量QV（QV=лD2/4·V）与感应电动势UE的大小成正比例关系。

电磁流量计主要数据参数
流量测量范围及量程比:流量测量范围见表3
量程比为1:10~1:20
流速范围:0.1~15m/s
介质导电率:>5us/cm
测量精度:0.5%FS 1.0%FS
        （0.2%FS系V>0.5 m/s的指定段）
显示方式:LCD显示瞬时流量，累积流量8位。
介质温度:0~70℃；0~90℃；0~150℃（可选）
压力:1.0Mpa；1.6Mpa；2.5Mpa；
     6.4Mpa；1.6Mpa；25Mpa；32Mpa
使用环境:温度-20℃ ~ +50℃ 湿度:≤85%

电磁流量计主要技术参数
输出信号：频率输出0－2kHz &报警输出
          电压输出1－5V
          电流输出4－20mA
          RS－485串行接口
 断电数据保存时间：10年
 电源：220VAC±15%　24VDC±5%  电池（可选）
 功耗：≤12VA
 空管自动报警：红灯闪烁（或自动消零）
 机械振动频率：≤55Hz振幅：≤0.15mm
 平均无故障工作时间：MTBF＝30000h
 防护等级：IP68（只适用于分体型）
 衬里材料：聚氨酯橡胶、氯丁橡胶、聚四氟乙烯、F46
 电极材料：316L，哈氏合金HB，哈氏合金HC
 特殊材料（如：钛、钽、铂等稀有金属材料）。


电磁流量计的特点：
测量不受液体密度、粘度、温度、压力和导电率变化的影响。
测量管内无活动及阻流部件，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的液体。
仪表反映灵敏，测量范围宽，流速=0．1～15m／s，导电率>5us／cm的导电液体都可测量，量程范围可以任意选定。
仪表采用了低频三态方波励磁技术、先进的小信号处理技术和软件技术，故抗干扰性强、精度高、稳定可靠。
仪表不受液体流动方向的影响，正反向安装均可测量。
电磁流量计的电极及内衬材料耐腐性和耐磨性极好寿命长,可按用户特殊工况要求生产电磁流量计。如生产潜水犁电磁流量计。
仪表的耐冲击、耐振性良好。
仪表不能测量气体及不导电液体。

电极、接地环材料的选择

内 衬 材 料	性   能	工作温度	适 用 液 体
氯丁橡胶 Neoprene	耐磨性好，耐一般低浓度的酸碱盐的腐蚀	＜80℃	自来水、工业用水、海水泥浆、矿浆
聚胺脂橡胶 Polyurethane	极好的耐磨性能，耐酸碱性能较差	＜60℃	中性强磨损的纸浆、矿浆等浆液
聚四氯乙烯 PTFE	化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀;	＜180℃	腐蚀性强的酸碱盐液体卫生类介质
F46	化学性能很稳定，电绝缘性，不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE,耐磨性优于PTFE，具有较好的抗撕裂性能。	＜180℃	盐酸、硫酸、王水、氧化剂，卫生类介质
