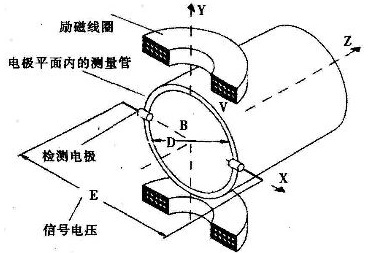

原理概况：

非满管流量计是一种利用流速-面积法，连续测量管线(如半管流污水管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量仪表。它能测量并显示出瞬时流量、流速、累积流量等数据。特别适用于市政雨水、废水、污水的排放和灌溉用水管道等计量场所的需要。

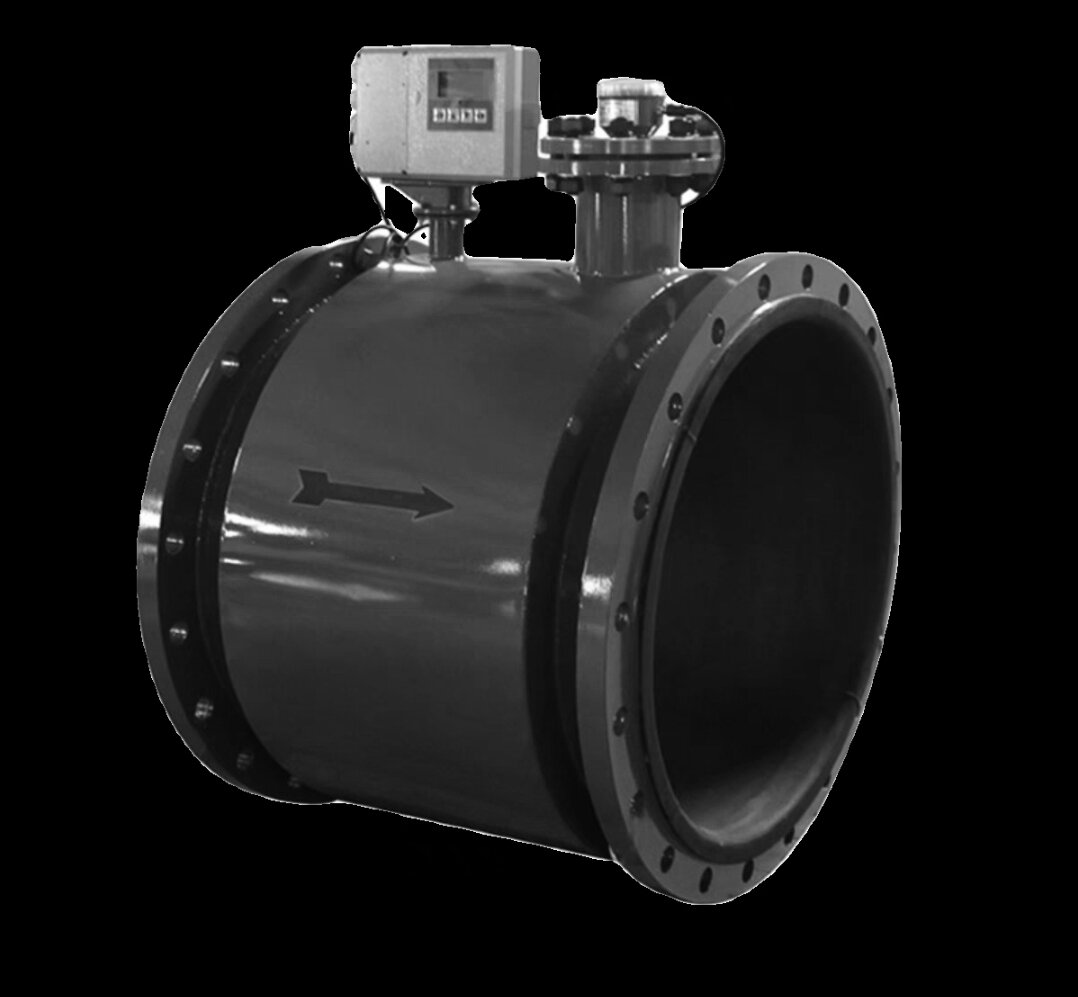

非满管流量计是由一个电磁流速传感器、一个超声水位传感器和一个流量显示仪组成，连续测量管道中流体的流速和液位，用户只要输入圆形管道的内径或方形管道的宽度，其就会自动计算出管道内的流量来，并自动显示出管道内的瞬时流量、流速、累计流量等测量参数。

技术参数：

1.输出信号：频率输出0－2kHz &报警输出

2.断电数据保存时间：10年

3.电源:220VAC±15% 24VDC±5% 电池（可选）

4.功耗：≤12VA

5.流速范围:0.01-20米/秒，分辨率:1毫米/秒;

6.通讯功能:MODBUS(RTU)、TTL电平;中英文显示;

7.可正反测量，分别记录:

8.开放式非满管管道(圆管、矩形管或其它异形管)流量的测量;

9.流速测量范围宽0.05-10m/s，不受下游、支流、阻塞的影响，直管段要求较短;

10.大屏幕、背光源液晶显示器;

11.可显示瞬时流量、流速、累积流量等数据，通讯接口232、485(可选);

12.具有 GSM和 GPRS 无线数据远传功能(可选);

13.公称通径:圆形管道DN100-DN6000,矩形管道宽度≤6m深度≤6m;

14.工作环境:-10-+60℃;相对湿度:5%-90%;

液位计技术参数：

1.液位测量方式：超声波液位计；量程：0-3m；

2.液位盲区: 5cm；

3.液位精度：±0.2%FS；±1mm；
