FRLWQ智能气体涡轮流量计
概况:
FRLWQ 系列气气体涡轮流量计是新型速度式仪表。应用它具有重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等特,温压补偿型仪表可集流量、温度、压力检测功能于一体。是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表,广泛应用于天然气、煤制气、煤层气、氮气、氢气,空气等气体测量。
技术参数:
公称通径:(mm):DN25\40\50\80\100\150\200
流量范围(m³/h):2.5~1500
精准度:1.0、1.5
环境温度:-30℃~+60℃
介质温度:-20℃~+80℃
大气压力:70KPa~106KPa
相对湿度:5%~95%
防爆等级:防爆
防护等级:IP65
壳体材质:铝合金、304不锈钢
功能特点:内置式压力、温度、流量传感器。压力传感器采用数字压力传感器,优质铝合金涡轮,带铸油系统。采用进口新型微处理器与高性能集成芯片。
供电方式:1、(内电源)电池供电:3.6V锂电池供电
2、(外电源)DC24V,允许范围DC18V-DC30V
输出信号:1、0-1000HZ 脉冲信号:标况流量的脉冲输出
2、修正脉冲信号:修正后的频率输出。
3、IC卡脉冲信号:用于IC卡控制器,当量和脉宽可调
4、4-20mA电流信号:由流量计显示流量转换的电流模拟量,分为工况和标况电流信号。具有两线制和三线制两种形式。
5、电池欠压报警信号:平时为高电平,电池欠压报警时为低电平。
6、流量报警信号:当瞬时流量低于设定值时为低电平,平时为高电平。
通讯协议输出:RS485/MODBUS等可选
分类:1、脉冲输出+电池2、输出+电流 3、输出+电池+485

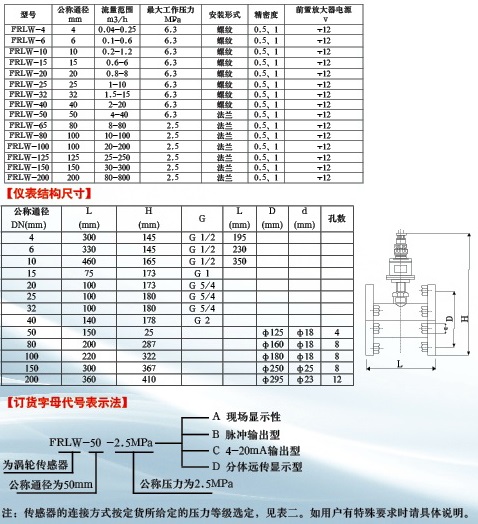

涡轮流量计测量范围
型号 | 公称通径 | 流量范围 | 流量扩展范围 |
LWQ-25 | 25 (1") | 2.5-25 m³/h | 3-30 m³/h |
LWQ-32 | 32 (1-1/4) | 4-40 m³/h | 4-40 m³/h |
LWQ-40 | 40 (1-1/2) | 5-50 m³/h | 6-60 m³/h |
LWQ-50 | 50 (2") | 10-100m³/h | 15-150 m³/h |
LWQ-65 | 65 (2-1/2) | 15-200 m³/h | 20-300 m³/h |
LWQ-80 | 80 (3") | 13-250 m³/h | 20-400 m³/h |
LWQ-100 | 100(4") | 20-400 m³/h | 32-650 m³/h |
LWQ-125 | 125 | 35-700 m³/h | 50-1000 m³/h |
LWQ-150 | 150(6") | 50-1000 m³/h | 80-1600 m³/h |
LWQ-200 | 200(8") | 80-1600 m³/h | 130-2500 m³/h |
LWQ-250 | 250(10") | 130-2500 m³/h | 200-4000 m³/h |
LWQ-300 | 300(12") | 200-4000 m³/h | 320-6500 m³/h |
涡轮流量计选型表
说 明 |
LWQ | □ | □ |
|
仪表类型 | B |
| 现场显示型(双供电/脉冲/4-20mA 电流/RS485) |
D | 温压补偿型(温度/压力/双供电/脉冲/4-20mA 电流/IC 卡 /RS485) |
|
| 25 | 25 mm |
|
| 32 | 32 mm |
|
| 40 | 40 mm |
| 仪表口径 | 50 | 50 mm |
65 | 65 mm |
80 | 80 mm |
100 | 100 mm |
125 | 125 mm |
150 | 150 mm |
200 | 200 mm |
250 | 250 mm |
300 | 300 mm |
|
|
|
|
|
