外置式超声波液位计

SONIC-WZ外置式超声波液位计的详细介绍：

一.　SONIC-WZ外置式超声波液位计的概述

　　　智能型外置式超声波液位计测量时将超声波探头安装于被测容器外壁的正下方（底部），无需开孔，安装简易，不影响现场生产，可实现对高温，高压密闭容器内各种有毒物质，各种纯净液体的测量。仪器采用隔爆设计，满足防爆要求。

二.　SONIC-WZ外置式超声波液位计的特点

　（1）探头外置，无需对被测容器开孔，真正实现非接触测量，适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强腐蚀性等液体介质液位的测量。
　（2）仪器无任何机械可动部件，寿命长。无腐蚀、无污染、使用面积广。
　（3）仪器内置ASIC（智能超声波专用硬件集成电路），使仪器体积小、测量结果稳定、可靠，能适合于各种被测液体和被测容器，现场安装简易，无需复杂的现场标定。
　（4）仪器内置自动温度修正、自动固定距离标定等多种校准功能，使测量结果更加准确、可靠。
　（5）仪器功能齐全，具有RS-485接口、4-20mA接口。

三.　SONIC-WZ外置式超声波液位计的主要性能参数

　量程：3m 5m 10m 20m 30m
　测量误差：1‰（罐壁过厚、压力温度不稳可能影响精度）
　显示分辨率：1mm
　迁移量：±10 m
　电流输出：4～20mA，负载750Ω
　通信：RS-485
　电源：DC 24V±15%，10W
　湿度：15%RH～100RH
　外壳防护：IP65
　防爆标志：ExdIICT6
　材质：铸铝
　显示：宽温LCD显示 6位数码显示
　超声波探头使用环境温度：-50～ 220℃

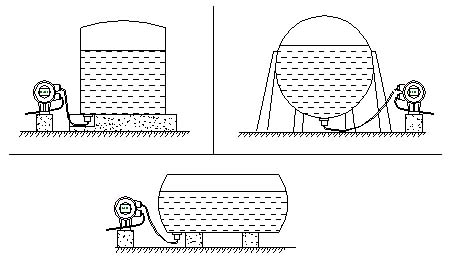

四.　SONIC-WZ外置式超声波液位计的安装示意图

五.外置式超声波液位计部分被测液体

液化气	氯仿	四氯乙烯	水	硫、酸
丙稀	酚水	全氟丙烯	甲基叔丁基醚	偏二甲肼
氮甲基苯氨	丁二烯	氯乙烯	轻烃	嗅素
无水氟化氢	甲苯	硫化氢	汽油	C3
四氟乙烷	二甲苯	四氟乙烯	环氧乙烷	丙酮
三氟乙烯	乙醇	氟立昂	乙、MI	柴油
乙烯	牛奶	液氨	煤油	硝、酸
甲醇	盐酸	甲氨	盐水	液氯

6.订货选型

SONIC-WZ
	A	不防爆
	B	防爆
	T	特殊介质专用
		3	3米量程
		5	5米量程
		10	10米量程
		20	20米量程
		30	30米量程
			S	普通型（单探头：超声波传感器）
			D	自校准型（双探头：超声波传感器）
备注	专用表为防爆型，测量特殊介质
