26G高频雷达物(液)位计
1、产品概述
BFRD61X系列传感器是26G高频雷达式物位测量仪表,测量距离可达70米。天线被进一步优化处理,新型的快速的DSP微处理器可以进行更高速率的信号分析处理,使得仪表可以用于:反应釜或固体料仓非常复杂的测量条件。
2、原理
雷达物位天线发射较窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。

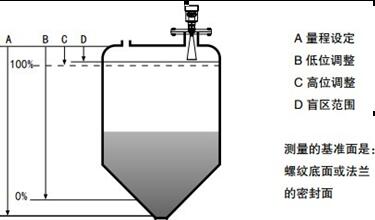

注:使用雷达物位计时,务必保证高料位不能进入测量盲区(图中D所示区域)。
3、高频26GHz特点
-波束角小(至5度),能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;
-天线尺寸小,便于安装和加装防尘罩等天线防护装置;
-测量盲区更小,对于小罐测量也会取得良好的效果;
-波长更短,对小颗粒物质的料位测量更适合。
-采用了微处理器和回波处理技术,雷达物位计可以应用于各种复杂工况。
-采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。
-几乎不受腐蚀、泡沫影响不受大气中水蒸气、温度和压力变化影响
-严重粉尘环境不会影响电磁波工作
-高信噪比,即使在波动的情况下也能获得更优的性能
-高频率,是测量固体和低介电常数介质的选择
4、性能
特 征:多种天线,抗结露、结晶、挂料、粉尘,波束集中。
应 用:应用于固体,存储容器、过程容器或强粉尘,易结晶、结露场合
量 程:70m(功率放大达后,测距到100m)
测量精度:±0.1% ±0.2% ±0.3% ±0.5%
天线材料:(1)不锈钢316L喇叭/PTFE振子(2)不锈钢316L/PTFE振子
天线结构:(1)尖锥形振子,防凝结物差(2)锥面振子,防凝结物
过程温度:(-40~60)°C
过程压力:(-0.1~1.6)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电 源:两线制/四线制

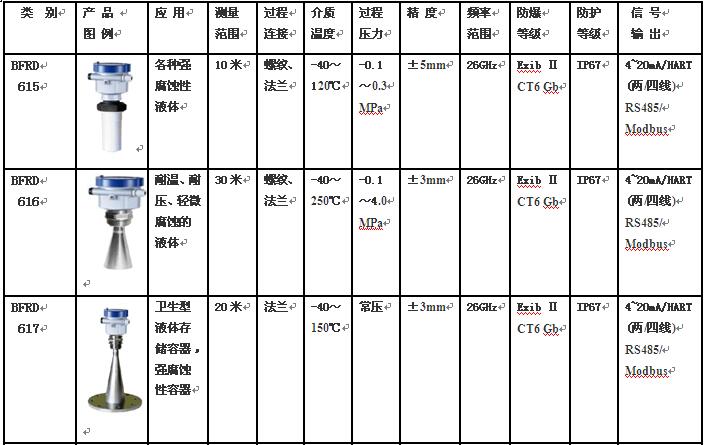

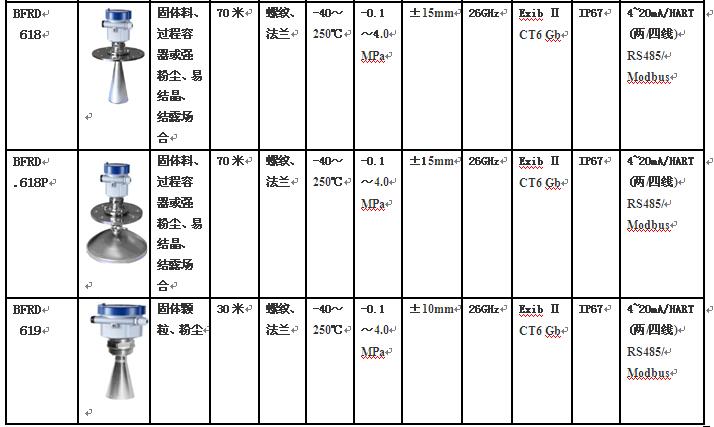

5、选型参数
