雷达物(液)位计

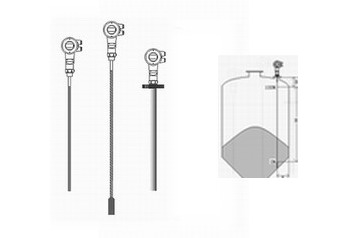

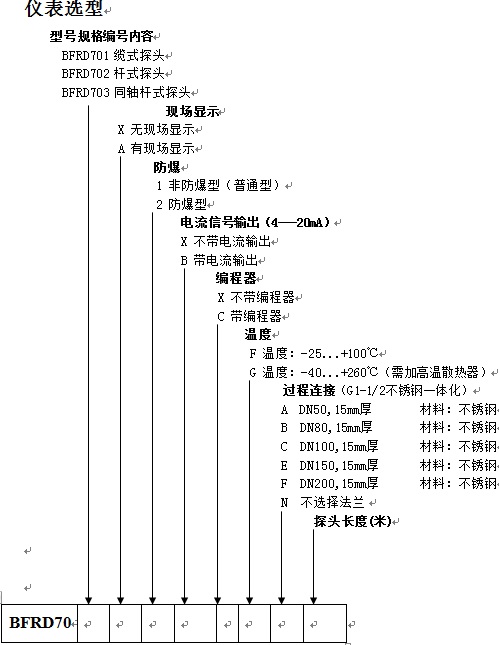

导波雷达物位计BFRD系列


                                     BFRD701

                                    BFRD702


                                         BFRD703

BFRD700系列导波雷达物位计
应用:液体和固体料位连续,测量量程30米。
BFRD701-缆式探头:主要用于固体料位及液体料位的测量,量程30米。
BFRD702-杆式探头:主要用于液体料位,量程6米。
BFRD703-同轴探头:主要用于测量介电常数较低的液体,量程6米。




概述
BF系列导波雷达液位变送器运用了TDR(时域反射原理)技术,TDR 发生器产生一个沿导波杆或缆绳传送的电磁脉冲波,当遇到比先前传导介质(空气或蒸发汽)介电常数大的介质表面时,脉冲波会被反射。用超高速计时电路来计算脉冲波的传导时间,从而达到稳定的液位测量。
BF系列导波雷达物位变送器是取代浮筒变送器和射频导纳(电容)液位变送器的更新换代产品。它与浮筒变送器相比不受介质比重的影响,与射频导纳(电容)液位变送器相比不受介电







常数变化的影响。不需要现场校调,只需输入物位数据进行组态即可,是现有的任何一种物位测量仪表都无可比拟的优点。
BF系列导波雷达液位变送器是针对复杂的物位工况而设计生产的,信号通过导波杆传播,而不是通过空气传送,导波杆上的空气和凝结水不会影响性能,可测量介电常数低至1.4 的介质(如丁烷)。并且不受压力、温度、密度的限制。
特性及优势
测量不受下列因素影响:
液体的密度,固体物料的疏松程度和温度
加料时的粉尘和液体表面的泡沫对测量无影响
同轴杆式探头的测量完全不受罐体及安装短管的内部结构的影响
探杆和缆式探头可以更换

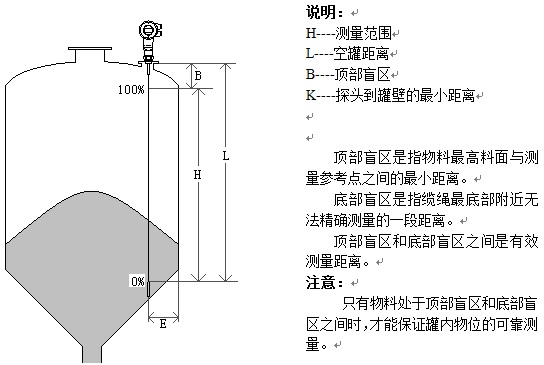

安装指南



下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体管式探头只适用于液体物体。

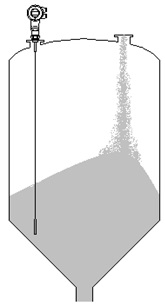

安装位置:
    尽量远离出料口和进料口。
    对金属罐和塑料罐,在整个量程范围内不碰壁。如果是金属罐,物位仪表不要安装在罐的中央。
建议安装在料仓直径的1/4处。
    缆式探头或杆式探头里罐壁距离不小于50厘米。
    探头底部距罐底大约30mm。
探头距罐内障碍物距离不小于300mm。

.









特点:
    可以测量介电常数大于等于1.4的任何介质。
    一般用于测量粘度≤500cst而且不容易产生粘附的介质。
    量程可以达到6米。
    对蒸汽和泡沫有很强的抑制能力,测量不受影响。
   对于介电常数比较小的液体物料可以采用双探杆式测量方式,以保障良好的准确测量。

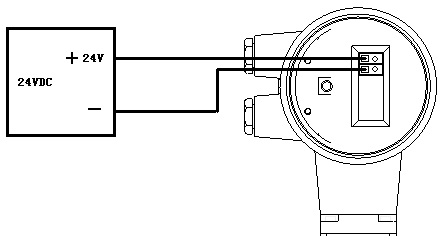

接线方式

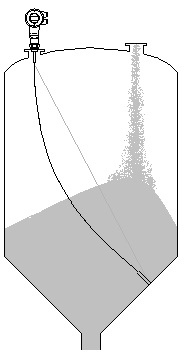

缆式探头的固定



如果缆式探头距离罐壁小于50厘米或有可能碰到罐壁上时,缆式探头的末端需要固定在罐底。
为了避免缆式探头在下料时过度受力,用户需将缆绳底部固定在罐底,固定时,应该尽量让缆绳保持一定的松紧度。选择缆式探头时应比实际距离稍长一些。

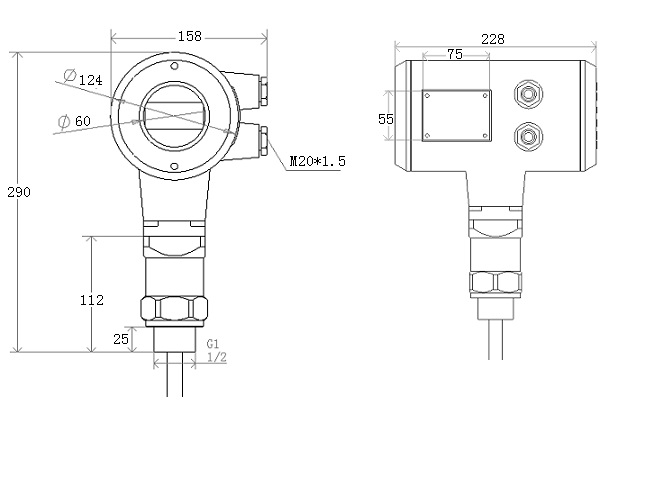

仪表尺寸


技术参数
参数:          工作频率:100MHZ-1.8GHZ
测量范围:缆式:0 - 30m;杆式、同轴式:0 - 6m
重复性:±3mm
分辨率:1mm
采样:回波采样54 次/s
响应速度:>0.2S(根据具体使用情况而定)
输出电流信号:4 - 20mA
精度:<0.1%
通讯接口:      HART 通讯协议
过程连接:       G1-1/2 (BFRD701、BF-802)
法兰DN50,DN80,DN100,DN150(BF-803)
过程压力:       2Mpa
电源:          电源:24VDC(±10%),纹波电压:1Vpp
耗电量:max 22.5mA
环境条件:      温度-40OC~+100OC
外壳防护等级:  IP68
两线制接线:    仪表供电和信号输出共用一根两芯导线
电缆入口:2个M20*1.5(电缆直径5----9mm)
