智能雷达物位计BFRD系列-唐山丰瑞仪表有限公司

----------BF600系列 BF601、BF602、BF603、BF604

适用于各种过程条件复杂的容器、储罐、仓料等，且不受被测介质物理特性变化影响的外部测量，两线制技术，适用于防爆场合，非接触式与连续测量的脉冲型物位计测量距离70m。

特性与优势：

*无盲区，高精度

*两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

*不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响

*安装简便，牢固耐用，免维护

*HART通信协议及现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程

*测量灵敏，刷新速度快。

*适用于高温工况，高达200℃过程温度，采用高温延长天线时可达350℃

应用介质：

BF600系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

测量原理

发射能量很低的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保短时间内稳定的测量。
即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。

输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

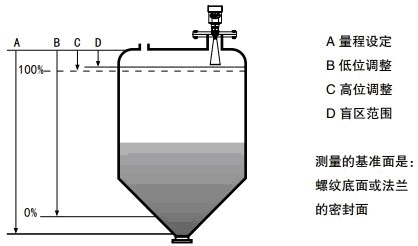

因空罐的距离E已知，则物位L为：

L=E-D

输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

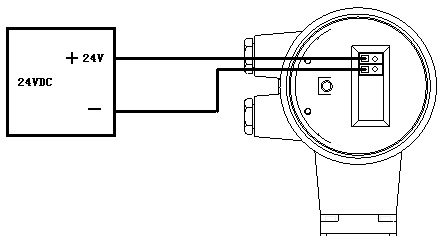

接线方式

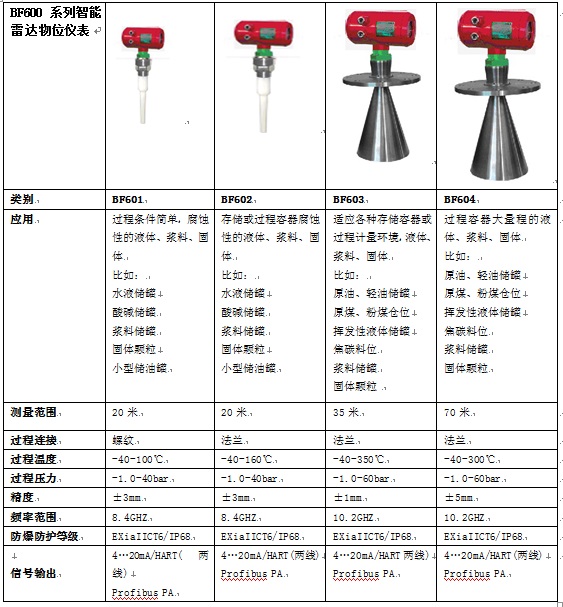

产品简介：
