插入式超声波流量计 |
管段式超声波流量计 |
外夹式超声波流量计 |
|
管径范围(mm) |
DN80-6000 |
DN20-2000 |
DN20-6000 |
|
流速范围（m/s） |
0.01～32 |
|
准确度（%） |
单声道 |
双声道 |
三声道 |
单声道 |
双声道 |
三声道 |
1.0 |
|
1.0 |
1.0 |
0.5 |
1.0（校正0.5） |
0.5 |
0.5 |
|
测量液体 |
水、河水、海水、石油、化学液体等均质流体 |
|
管道材质 |
金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等） |
|
管衬材质 |
玻璃钢、沙浆、橡胶等 |
|
信号输出 |
1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
4、打印机：RS-232串口模式。打印机为选配件。
5、M-BUS. |
|
键盘 |
触摸键盘 |
|
显示器 |
2×10汉字显示或英文显示 |
|
测量功能 |
显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。 |
|
数据存贮 |
可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。 |
|
环境温度 |
转换器：-10～45℃（特殊环境请说明）
传感器：-40～+60℃（常温型）
-40～+160℃(高温型) |
|

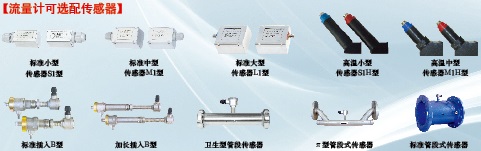

传感器材质 |
不锈钢和陶瓷 |
不锈钢和普通碳钢 |
常温型为尼龙高温型为合金铝 |
|
传感器承压能力 |
管内部分压力小于4.5MPa |
DN20～700mm小于2.5MPa
DN800～2000mm小于1.6MPa |
与管道内压力无关建议不浸水工作 |
|
传感器防护等级 |
IP68 |
|

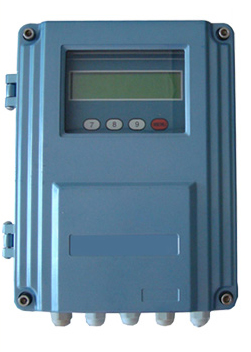

转换器防护等级 |
壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67 |
|
防爆等级 |
EXd(ib)ⅡBT3 |
|
传感器电缆长度 |
小于500m |
小于500m |
小于300m |
|
传感器电缆型号 |
SEYV-75-2(直径7mm) |
|
工作电源 |
AC220V, DC12～36V 0.8A (可选) |
|
转换器外形尺寸 |
壁挂式：213×185×107mm,盘装式：160×80×250mm，一体式：185×140×100mm |
|
传感器外形尺寸 |
220×ø20(杆部)×ø50（连接部)mm |
见管段传感器数据表 |
60×40×35mm |
|
转换器重量 |
壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg |
|
传感器重量 |
0.7Kg/支 |
见管段传感器数据表 |
0.2Kg/支 |
|
热量测量功能 |
测量供热量、热损耗、入口温度、出口温度 |
